LG 13: Nachrüsten eines Relais
Beim LG 13 kann das Relais relativ einfach nachgerüstet werden.

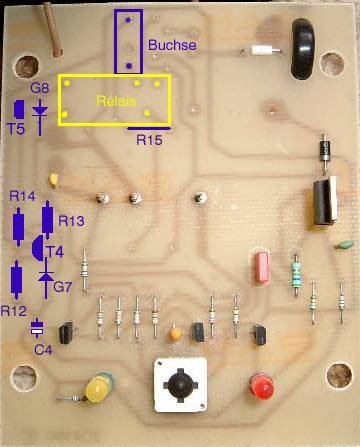

Dazu müssen folgende Bauteile auf der Platine nachbestückt werden:
B1 |
Relais 12V Spulenspannung, ein Schließer, stehen |
BU |
Klinkenbuchse 3,5mm |
C4 |
Tantal-Elko 3,3 µF |
G7 |
Diode 1N4148 |
G8 |
Diode 1N4148 |
R12 |
Widerstand 1 MOhm |
R13 |
Widerstand 47 kOhm |
R14 |
Widerstand 100 kOhm |
R15 |
Drahtbrücke (oder Widerstand 0
Ohm)
|
T4 |
Transistor 2N5458 (N-Kanal Depletion) |
T5
|
Transistor ZTX107B (BC337, 2N3903) |
Alle Arbeiten, die sie am Ladegerät durchführen, geschehen auf eigene Gefahr! Ich übernehme keinerlei Haftung für die Richtigkeit der Angaben, oder für entstehende Schäden!
