Quattro 96 - XLS+: Gehäuse öffnen


Das Gehäuse des FME sollte nur geöffnet werden, wenn dies unbedingt notwendig ist (z.B. abgerissenes Schleifenschild, von innen verschmutztes Displayglas...). Zuerst müssen dazu der Akkufachdeckel, der Akku und die Schopo-Manschette entfernt werden.
Das Gehäuse selber besteht aus zwei Halbscahlen, die nur geclipst sind.

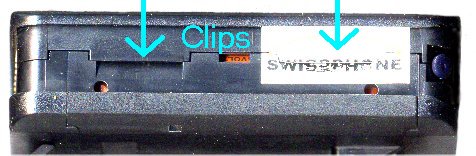

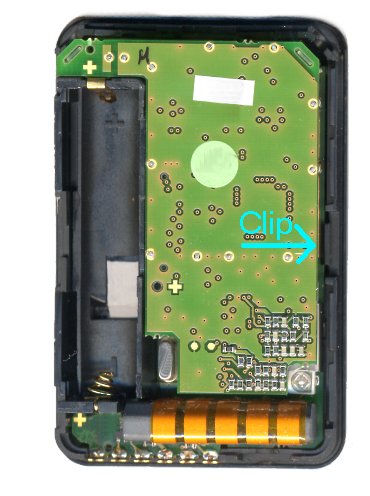

Auf der rechten Seite gibt es zwei Einkerbungen mit einem Clip darin (die eine ist hinter dem Garantiesiegel). Die Clips darin drückt man am Besten mit einem 10 Pfennig-Stück (Universalwaffe bei diesem Gehäuse) nach hinten, dabei kann das Gehäuse schlagartig aufspringen. Bei diesem Schritt unbedingt darauf achten, dass man die beiden Kalotten ("Plastikstöpsel") der Taster am Gerät nicht verliert. Das beiden Gehäuseschalen hängen dann noch an einem Clip auf der anderen Seite zusammen. Jetzt am Besten das obere Gehäuseteil leicht anklappen und vorsichtig nach vorne wegziehen. Die Elektronik des Melders ist nochmals durch einen Clip an der oberen Halbschale befestigt. Diesen kann man leicht mit den Fingernägeln nach hinten schieben, und dann die Elektronik entnehmen.
ACHTUNG: Wie jedes andere elektronische Gerät auch, mag der Quattro es gar nicht, wenn man über die Platinen streicht. Auch statische Elektrizität tut ihm nicht gut, deshalb sollte man hier sehr vorsichtig sein, und die Platine nur an den Ecken anfassen.
Das Gerät wird entsprechend in umgekehrter Reihenfolge zusammengebaut.

Alle Arbeiten, die sie am FME durchführen, geschehen auf eigene Gefahr! Ich übernehme keinerlei Haftung für die Richtigkeit der Angaben, oder für entstehende Schäden!
