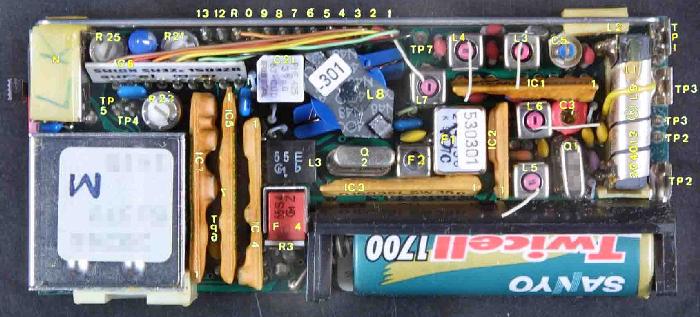

RE 228, FME 85, Telesignal E

Die Schleifencodierung beim FME 85 geschieht durch Löten von farbigen Drähten, die für die einzelnen Töne der 5-Ton-Folge stehen, auf Programmieranschlüsse die mit 1,2,3,...,9,R (oder W)* beschriftet sind. Den einzelnen Stellen sind dabei folgende Farben zugeordnet:

1. Ton	braun
2. Ton	rot
3. Ton	orange
4. Ton	gelb
5. Ton	grün

Es ist möglich, eine zweite Schleife zu codieren, falls sich diese nur im letzten Ton unterscheidet. Dabei wird das schwarze Kabel als 5. Ton der zweiten Schleife gelötet und die Brücke "M" geschlossen. Die zweite Schleife ist eigentlich ein 10er Gruppenruf und hat somit einen anderen Weckton.
Um die Mithörschaltung zu aktivieren muss die Brücke "D" geschlossen werden.

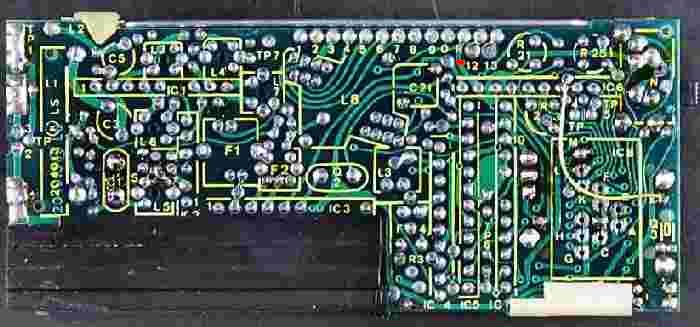

Da nicht alle Brücken beschriftet sind, hier noch als eine kleine Hilfe die Reihefolge der Brücken von obern nach unten und von links nach rechts. :
B A
F E D C
M L K I H G

* der Wiederholungston R bzw. W wird verwendet, wenn zwei gleiche Töne bzw. Ziffern direkt aufeinanderfolgen, um sie unterscheiden zu können. 33522 wird also als 3R52R kodiert.
